Pourquoi l'ER4943 est-il un choix polyvalent pour le soudage d'alliages mixtes ?

Les ingénieurs en soudage travaillant sur plusieurs types d'alliages d'aluminium connaissent bien la frustration : un fil d'apport fonctionne de manière fiable sur un seul matériau de base, mais commence à montrer des fissures, de la porosité ou une mauvaise fusion dès que la combinaison d'alliage change. La commutation des fils en cours de projet ajoute du temps, augmente le risque de confusion de matériaux et complique l'approvisionnement. Si vous évaluez les options de remplissage pour un flux de travail qui impliquent régulièrement différentes qualités d'aluminium, il vaut la peine de comprendre ce qui différencie un fil véritablement adaptable d'un fil spécialisé avant de vous engager sur une spécification.

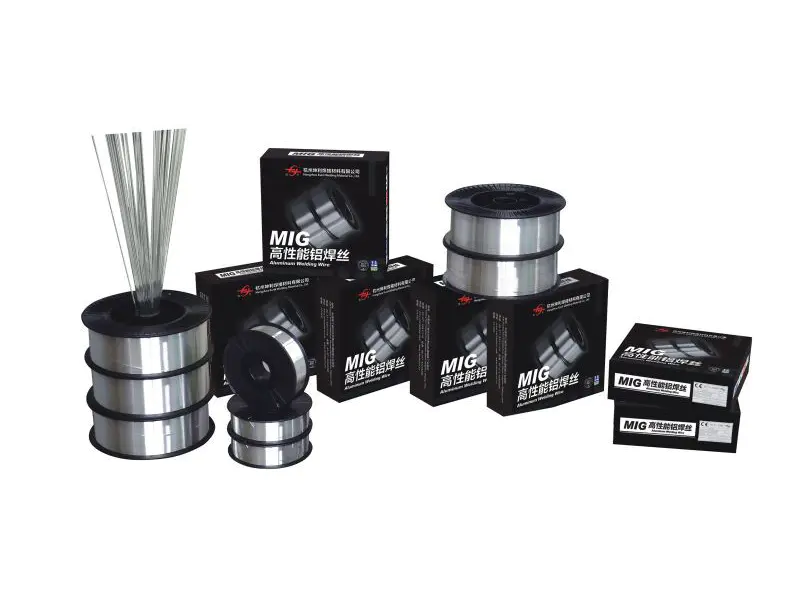

Qu'est-ce que le fil de soudage en aluminium ER4943 ?

Le fil de soudage en aluminium ER4943 est un alliage d'apport en aluminium contenant du silicium développé pour répondre aux limitations de compatibilité trouvées dans les fils à base de silicium de génération précédente. Il appartient à la famille des charges aluminium-silicium et partage cette lignée avec la désignation plus connue 4043, tout en introduisant des changements significatifs dans sa chimie.

La particularité du ER4943 est sa teneur en silicium raffinée combinée à un ajout contrôlé de magnésium. Cette combinaison a été introduite spécifiquement pour améliorer les propriétés mécaniques du dépôt de soudure, un domaine dans lequel les charges standards uniquement à base de silicium avaient historiquement sous-performé lorsqu'elles étaient utilisées sur des alliages à base de magnésium.

En pratique, ce fil tente de combler l'écart entre deux termes catégories de charges historiquement distinctes : celles optimisées pour la fluidité et la résistance aux fissures, et celles optimisées pour la résistance dans les applications structurelles. La question de savoir si cet équilibre est atteint pour votre application spécifique dépend de la combinaison d'alliages impliquée, mais la chimie est spécialement conçue pour les scénarios d'alliages mixtes.

Pourquoi le soudage des alliages mixtes crée des problèmes de compatibilité

Le problème principal de l’assemblage de qualités d’aluminium différentes

Tous les alliages d'aluminium ne réagissent pas de la même manière à la chaleur ou à une composition de charge donnée. Lorsque deux matériaux de base différents se rencontrent au niveau d’un joint soudé, le mastic doit être compatible avec les deux – chimiquement, thermiquement et mécaniquement. Une inadéquation dans l’un de ces domaines peut produire :

• Fissuration à chaud lors de la solidification
• Porosité due aux interactions magnésium-silicium
• Ductilité réduite dans la zone de soudure finie
• Aspect des perles et qualité de fusion incohérents

Pourquoi la sélection des charges devient plus complexe dans des scénarios mixtes

En soudage mono-alliage, le choix de l’apport est relativement simple. Dans la fabrication d'alliages mixtes – courante dans les secteurs de l'automobile, de la marine et des équipements industriels – la charge doit fonctionner de manière acceptable dans une gamme plus large de taux de dilution et de compositions de zones affectées par la chaleur.

Le risque n’est pas seulement cosmétique. Les soudures qui semblent saines visuellement peuvent comporter des concentrations de contraintes internes ou des faiblesses microstructurelles qui ne deviennent apparentes que sous charge ou sous cycle de fatigue. Le choix d'un matériau de remplissage offrant une compatibilité plus large réduit ce risque sans nécessiter un fil différent pour chaque configuration de joint.

Comment la chimie du ER4943 relève ces défis

Teneur en silicium et son rôle dans le comportement du bain de soudure

Le silicium réduit le point de fusion du bain de fusion et améliore la fluidité. En termes pratiques de soudage, cela signifie que le bain s'écoule plus dans le joint, notamment la tendance à une fusion incomplète au niveau des pieds de la soudure. Cela réduit également la plage de solidification du métal fondu, qui est directement liée à la susceptibilité aux fissures à chaud.

Le niveau de silicium du ER4943 est positionné pour offrir ces avantages tout en restant dans une plage qui ne dilue pas excessivement les propriétés mécaniques du dépôt. Il s’agit d’un étalonnage délibéré : trop peu de silicium et l’avantage de résistance aux fissures est perdu ; trop et la soudure devient cassante.

Le rôle du magnésium dans le gisement

L’ajout de magnésium est ce qui différencie le ER4943 de son précédent de manière significative. Le magnésium contribue au renforcement de la solution solide dans le métal fondu, ce qui se traduit par un dépôt présentant des caractéristiques de traction et d'élasticité mesurables par rapport aux fils uniquement en silicium dans des conditions équivalentes.

Ceci est particulièrement important lors du soudage sur des alliages à base de magnésium tels que ceux de la série 5xxx. Sans un peu de magnésium dans la charge, la dilution du matériau de base peut entraîner une chimie déséquilibrée de la zone de soudure. La teneur contrôlée en magnésium aide à maintenir une composition de dépôt plus stable sur une gamme de niveaux de dilution.

Interaction entre le silicium et le magnésium

L’une des préoccupations historiques liées à la combinaison du silicium et du magnésium dans le soudage de l’aluminium est la formation de composés aux joints de grains qui peuvent réduire la ductilité. La chimie de l'ER4943 est formulée pour maintenir cette interaction dans des limites acceptables sous des paramètres de soudage normaux.

Cela ne signifie pas que le fil est à l'abri de tous les problèmes microstructuraux (aucun fil d'apport ne l'est) mais cela signifie que l'équilibre a été pris en compte dans la conception et que le fil se comporte de manière prévisible lorsqu'il est utilisé dans la plage de paramètres prévus.

Quelles combinaisons d’alliages le ER4943 gère-t-il bien ?

Compatibilité avec les matériaux de base de la série 6xxx

Les alliages de la série 6xxx, qui contiennent du silicium et du magnésium comme éléments d'alliage principaux, font partie des qualités d'aluminium efficacement soudées dans la fabrication structurelle et architecturale. Ils sont également parmi les plus sensibles aux fissures lorsqu'ils sont soudés avec des charges qui ne correspondent pas à leur comportement de solidification.

Le fil de soudage en aluminium ER4943 est considéré comme un choix fiable pour les joints 6xxx à 6xxx ainsi que pour les combinaisons 6xxx à 3xxx et 6xxx à 1xxx. Le silicium présent dans le fil aide à gérer les caractéristiques de solidification de la zone de soudure diluée, tandis que l'apport de magnésium soutient la résistance du dépôt.

Performances sur les alliages 3xxx et 1xxx

Les alliages de la série 3xxx, utilisés couramment dans les échangeurs de chaleur et les panneaux automobiles, et les nuances d'aluminium pur de la série 1xxx utilisés dans les applications électriques et chimiques, sont généralement moins exigeantes en termes de sensibilité aux fissures. L'ER4943 fonctionne de manière constante sur ces matériaux, et sa fluidité améliorée par rapport à certaines autres options de charge peut constituer un avantage dans les travaux en section mince ou à étroite tolérance.

Où la participation de l’alliage 5xxx modifie le calcul

Le soudage sur les alliages de la série 5xxx, qui contient des niveaux de magnésium plus élevés, nécessite une sélection minutieuse des charges. ER4943 peut être utilisé dans certaines articulations mixtes impliquant des 5xxx, en particulier lorsque le composant 5xxx a une plus faible teneur en magnésium. Cependant, pour les joints impliquant des qualités 5xxx à plus haute teneur en magnésium où la résistance dans la zone de soudure est une exigence primordiale, un enduit de la série 5xxx peut toujours être le choix le plus approprié. La décision doit être prise en fonction des désignations spécifiques des alliages et des exigences mécaniques du joint fini.

Comparaison de l'ER4943 aux options de remplissage adjacentes

En quoi il diffère du 4043 dans la pratique

La désignation 4043 est depuis longtemps un choix standard pour les charges d'aluminium à base de silicium. Il offre une bonne résistance aux fissures et une bonne fluidité, mais produit un dépôt de soudure avec une résistance moindre, en particulier lorsqu'il est utilisé sur des alliages qui répondent au durcissement par vieillissement ou au renforcement en solution solide.

ER4943 a été développé en réponse à cette limitation. En améliorant du magnésium à la base de silicium, la résistance du dépôt s'améliore sans sacrifier la résistance aux fissures et les caractéristiques d'écoulement qui ont fait du 4043 un défaut fiable. Pour les applications où la résistance après soudage est importante (supports structures, cadres porteurs ou joints soumis à des contraintes cycliques), cette différence mérite d'être prise en compte dans la décision de sélection du matériau de remplissage.

En quoi il diffère du 5356 dans la pratique

Le fil 5356, qui appartient à la famille aluminium-magnésium, offre une résistance de dépôt plus élevée et est largement utilisé dans la fabrication structurelle et marine. Cependant, il présente un risque plus élevé de fissures à chaud sur certains matériaux de base, en particulier la série 6xxx, et sa teneur plus élevée en magnésium peut créer des problèmes dans des conditions de service à température élevée.

ER4943 occupe une position différente dans la matrice de sélection. Il ne remplace pas directement le 5356 dans les applications structurelles à haute résistance, mais il offre un profil de comportement plus visible dans les joints en alliages mixtes où la combinaison de matériaux de base comprend à la fois des éléments sensibles aux fissures et à la résistance.

Une référence de comparaison simplifiée

Cette comparaison est simplifiée et constitue une orientation générale. Les exigences spécifiques de l'application doivent toujours être confirmées par rapport aux directives de sélection des charges en vigueur et, si nécessaire, qualifiées par des tests de procédures de soudage.

Considérations pratiques pour l'utilisation du ER4943

Compatibilité des gaz de protection

L'ER4943 est compatible avec le gaz de protection argon, qui est le choix standard pour le soudage MIG et TIG de l'aluminium. Les mélanges argon-hélium peuvent être utilisés lorsqu'un apport thermique plus élevé est nécessaire pour des sections plus épaisses ou lorsque les exigences de vitesse de déplacement exigent un bassin plus fluide. Le fil ne nécessite aucune approche de blindage spécialisée au-delà de celle qui serait utilisée pour des charges comparables à base de silicium.

Adéquation du processus

Le fil convient aux procédés MIG et TIG. Dans les applications MIG, ses caractéristiques d'écoulement prennent en charge des profils de cordons cohérents sur une gamme de vitesses et de positions de déplacement. Dans les applications TIG, la chimie contrôlée contribue à un arc stable et à un comportement visible du bain, ce qui est particulièrement utile dans les travaux de précision ou dans les joints avec des tolérances d'ajustement serrées.

Stockage et manutention

Le fil d'apport en aluminium est sensible à l'humidité et le ER4943 ne fait pas exception. Le fil doit être stocké dans un environnement sec, à l'écart des cycles de température pouvant provoquer de la condensation sur la bobine. Les bobines ouvertes non utilisées doivent être scellées ou conservées dans une armoire de stockage contrôlée. La contamination par l'humidité ou l'oxydation de la surface est l'une des sources de porosité les plus courantes dans les soudures en aluminium, et des pratiques de stockage appropriées impliquent une variable évitable du processus.

Préparation avant soudure

Quelle que soit la charge choisie, le matériau de base en aluminium doit être nettoyé de la couche d'oxyde et de la contamination de surface immédiatement avant le soudage. Les brosses en acier inoxydable dédiées à l'utilisation de l'aluminium, associées à un nettoyage au solvant approprié, sont une pratique courante. La couche d'oxyde sur l'aluminium fond à une température nettement plus élevée que le métal de base, et même une fine couche résiduelle peut perturber la fusion et introduire de la porosité dans la zone de soudure.

Secteurs d'application où ER4943 est utilisé régulièrement

Composants automobiles et de transport

La construction en alliages mixtes est courante dans les structures de carrosserie automobile, où différentes qualités d'aluminium sont sélectionnées pour répondre à des exigences de performance spécifiques : formabilité des panneaux de carrosserie, résistance des éléments structurels, résistance à la corrosion dans les sections exposées. L'ER4943 est utilisé dans les opérations d'assemblage et de réparation où ces différentes qualités se rencontrent au niveau d'un joint de soudure et où une spécification de charge unique et cohérente est préférable à la gestion de plusieurs types de fils.

Fabrication d'équipements industriels

Les cadres, boîtiers et éléments structurels fabriqués à partir d'extrusions d'aluminium standard impliquent souvent des alliages de la série 6xxx dans plusieurs états et parfois en combinaison avec des composants 3xxx ou 1xxx. Ce fil offre une option de remplissage dans ces combinaisons, impliquant ainsi la complexité de la gestion des remplissages dans un environnement de production.

Échangeurs de chaleur et manipulation des fluides

Les applications impliquant des alliages de la série 3xxx dans la construction d'échangeurs de chaleur bénéficient des caractéristiques d'écoulement des charges à base de silicium. Lorsque ces composants sont assemblés à des raccords ou à des éléments structurels fabriqués à partir d'alliages 6xxx, l'ER4943 offre une option de remplissage compatible qui gère les deux côtés du joint sans nécessiter d'interrupteur.

Travaux d'entretien et de réparation

Lors de réparations sur site ou de soudage d'entretien, l'alliage de base n'est pas toujours connu avec certitude. Le profil de compatibilité plus large de ce fil en fait un choix par défaut pratique pour les situations où la combinaison d'alliages est mixte ou incertaine, notamment le risque d'une inadéquation de charge entraînant des problèmes de qualité de soudure lors d'un travail de réparation imprévu.

Questions à poser avant de préparer ER4943

Avant de finaliser une spécification de charge pour une application d’alliage mixte, il convient de travailler sur les points suivants :

1. Quelles sont les désignations spécifiques des alliages des deux matériaux de base ? L'ER4943 fonctionne bien dans de nombreuses combinaisons, mais présente des limites avec les alliages 5xxx à haute teneur en magnésium dans les joints à résistance critique.
2. Quelles sont les exigences mécaniques pour la soudure finie ? Si la résistance à la traction dans la zone de soudure doit atteindre un seuil spécifique, vérifiez que les propriétés du dépôt correspondent à cette exigence selon vos paramètres de soudage et toutes les conditions de traitement post-soudage.
3. L'assemblage soudé sera-t-il exposé à des températures de service élevées ? Les charges à base de silicium ne sont généralement pas recommandées pour un service prolongé à température élevée. Si l'application implique des températures supérieures aux plages de fonctionnement ambiantes typiques, la sélection du mastic doit en tenir compte.
4. Une anodisation post-soudure est-elle prévue ? Les dépôts de soudure contenant du silicium ont tendance à ne pas avoir une couleur assortie lorsqu'ils sont anodisés avec de nombreux alliages à base d'aluminium. Si l’aspect après anodisation est une exigence, il s’agit d’un facteur pertinent dans le choix du matériau de remplissage.
5. La procédure est-elle qualifiée pour cette combinaison ? Lorsque la conformité au code ou une certification de qualité est requise, la sélection des charges doit être confirmée par une procédure de soudage qualifiée plutôt que supposée sur la seule base des directives générales de compatibilité.

Prendre la décision de sélection des charges

L'ER4943 offre un équilibre réfléchi entre résistance aux fissures, résistance aux dépôts et compatibilité entre alliages, ce qui en fait une option pratique pour les fabricants et les ingénieurs travaillant régulièrement avec des qualités d'aluminium mixtes. Il ne s’agit pas d’une solution universelle – aucun fil d’apport unique ne l’est – mais sa chimie a été spécialement conçue pour répondre aux limitations qui surviennent lorsque des charges uniquement à base de silicium rencontrent des matériaux de base contenant du magnésium.

La décision de précision du fil de soudage en aluminium ER4943 doit être basée sur une compréhension claire de la combinaison d'alliages impliquée, des exigences mécaniques et de service du joint, ainsi que des conditions de processus dans lesquels il sera appliqué. Lorsque ces facteurs correspondent à son intention de conception, il fonctionne comme un matériau de remplissage fiable et cohérent dans une gamme d'applications d'alliages mixtes. Si vous évaluez ce fil pour une application spécifique ou si vous cherchez à établir une spécification de charge qualifiée pour un processus de production d'alliages mixtes, Hangzhou Kunli Welding Materials Co., Ltd. peut fournir une documentation sur les matériaux, une consultation technique et des quantités d'échantillons pour soutenir votre évaluation. Communiquer votre combinaison d'alliage et les détails de votre application est un point de départ pratique pour confirmer si ce fil convient parfaitement à vos besoins de soudage.
