Comment utiliser le fil de soudage en aluminium ER4943 pour obtenir les meilleurs résultats ?

Le fil de soudage en aluminium ER4943 est formulé pour les applications où la résistance à la soudure et la résistance à la fissuration sont toutes deux importantes. Choisir le bon procédé de soudage pour ce fil n'est pas une tension secondaire : le processus façonne la façon dont la composition du fil s'exprime dans le joint fini. Un fil doté d'une chimie d'alliage bien conçu dépend toujours de conditions de processus compatibles pour fournir ce pour quoi il est conçu.

Les deux processus qui s'appliquent à ER4943

GMAW est le processus principal pour ER4943

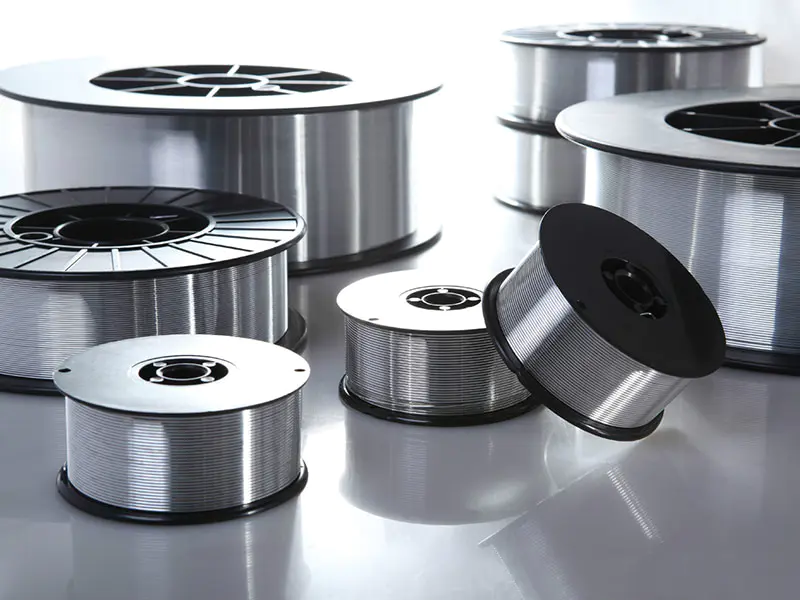

Le soudage à l'arc sous gaz métallique – communément appelé soudage MIG – est le processus de soudage largement associé au fil de soudage en aluminium ER4943 dans les environnements de production. Le fil avance en continu à travers le pistolet, l'arc est entretenu entre la pointe du fil et la pièce à usiner, et le bain de fusion se forme et avance le long du joint en un seul passage continu.

GMAW convient au ER4943 car le processus est compatible avec le comportement du pool de fils. La teneur en silicium du ER4943 produit une piscine fluide et réactive qui fonctionne bien avec l'apport d'énergie continu d'un arc MIG. Le fil avance et brûle à une vitesse qui peut être adaptée aux caractéristiques de la piscine, permettant au soudeur de contrôler la largeur et la pénétration du cordon.

GTAW est l'alternative pour les travaux à faible volume ou de plus grande précision

Le soudage à l'arc au gaz tungstène - soudage TIG - utilise une électrode de tungstène non consommable pour créer l'arc, et le fil d'apport est introduit séparément dans la piscine à la main. L'ER4943 peut être utilisé comme tige de remplissage dans les applications TIG, bien que le processus soit plus lent et plus dépendant de l'opérateur que le GMAW.

Le soudage TIG avec ER4943 est approprié lorsque la géométrie du joint est complexe, que l'épaisseur du matériau est inférieure ou que l'application exige un degré plus élevé de contrôle sur l'apport de chaleur et le placement des cordons. Il est également utilisé dans les situations de réparation où la vitesse de production est moins critique que la précision.

Pourquoi GMAW est le processus dominant pour ce fil

La vitesse d'alimentation et la stabilité de l'arc fonctionnant ensemble

Dans GMAW, le fil avance en continu à une vitesse définie et la longueur de l'arc s'ajuste dynamiquement en fonction des caractéristiques électriques de l'installation. Pour le fil d'aluminium, cette dynamique nécessite un calibrage minutieux : l'aluminium est plus tendre que l'acier et le système d'alimentation doit le gérer sans se pince ni glisser.

Le fil de soudage en aluminium ER4943, en raison de sa teneur en silicium, est légèrement plus dur que le fil d'aluminium pur. Ce léger avantage en termes de résistances permet au fil d'avancer de manière plus cohérente à travers les rouleaux d'entraînement et le revêtement, ce qui favorise la stabilité de l'arc. Un arc stable signifie un pool plus cohérent, ce qui signifie des soudures plus cohérentes tout au long d'un cycle de production.

Le transfert par pulvérisation est le mode de transfert approprié

Pour le soudage de l'aluminium avec GMAW, le transfert par pulvérisation est le mode de transfert d'arc standard. Lors du transfert par pulvérisation, le fil fond à la pointe et est transféré dans la piscine sous forme de fines gouttelettes plutôt que de gros globules. L'arc est lisse, les projections sont faibles et l'apport d'énergie est constant.

La composition de l'ER4943 supporte bien le transfert par pulvérisation. La fluidité de la piscine apportée par la teneur en silicium est compatible avec le niveau d'énergie délivré par le transfert par pulvérisation : la piscine s'humidifie sans étalement excessif et le profil des billes reste contrôlé.

Le transfert d'impulsions ajoute un contrôle pour les matériaux plus ailettes

Le soudage MIG pulsé alterne entre une impulsion à haute énergie (au cours de laquelle un transfert de métal se produit) et un courant de fond plus faible qui maintient l'arc vivant sans dépôt de métal en continu. Le résultat est un apport de chaleur moyen inférieur à celui d’un transfert par pulvérisation continue.

Pour le fil de soudage en aluminium ER4943 utilisé sur des sections plus fines ou des assemblages sensibles à la chaleur, le transfert d'impulsions réduit le risque de brûlure et de distorsion tout en conservant les caractéristiques de l'arc qui produit une bonne fusion. De nombreuses installations de production d'aluminium utilisent le GMAW pulsé comme mode par défaut en raison de cet équilibre.

Sélection du gaz de protection

L'argon pur est le choix standard

Le soudage de l'aluminium avec GMAW nécessite un gaz de protection qui protège la piscine de la contamination atmosphérique sans introduire d'éléments qui interfèrent avec le comportement de l'arc ou la chimie du soudage. L'argon pur répond à ces deux exigences pour une large gamme d'applications de soudage de l'aluminium.

L'argon produit un arc stable avec une bonne action nettoyante sur la couche d'oxyde d'aluminium. Il prend également en charge le mode de transfert par pulvérisation adapté au ER4943. L'utilisation d'argon avec ce fil maintient la chimie du blindage en cohérence avec la chimie de l'alliage — aucune interaction inattendue dans la piscine.

Mélanges argon-hélium pour des situations spécifiques

L'hélium ajouté à l'argon augmente l'énergie de l'arc et augmente l'apport de chaleur à la même vitesse de déplacement. Cela peut être utile lors du soudage de sections plus épaisses où la profondeur de pénétration est un problème, ou dans les situations où des vitesses de déplacement plus rapides sont nécessaires pour maintenir la productivité.

Le compromis est que l’hélium est plus cher que l’argon et que l’arc devient moins stable à mesure que la teneur en hélium augmente. Pour les applications standard ER4943, l'argon pur est adéquat. Les mélanges argon-hélium valent la peine d'être envisagés lorsque le matériau de base est épais ou lorsque l'installation exige des taux de dépôt plus élevés.

Considérations relatives à l'équipement et à la configuration pour GMAW

Le pistolet et la doublure doivent répondre aux exigences en matière d'aluminium

Le fil d'aluminium se comporte différemment du fil d'acier dans le système d'alimentation. Il est plus mou, plus sujet à la déformation sous la pression du rouleau moteur et plus sensible au frottement dans le revêtement. Faire passer du fil d’aluminium dans une configuration conçue pour l’acier est une source courante de problèmes d’alimentation.

Pour le fil de soudage en aluminium ER4943, la doublure doit être fabriquée à partir d'un matériau à faible friction – les options doublées de nylon ou de PTFE sont standards pour l'aluminium. Les rouleaux d'entraînement doivent être du type à rainure en U avec une faible pression de contact pour éviter de déformer le fil. Un système de pistolet push-pull, dans lequel un moteur secondaire au niveau du pistolet assiste l'entraînement principal, réduit la friction du chemin d'alimentation qui provoque la nidification des oiseaux et l'incohérence dans les configurations de câbles plus longs.

La sélection des pointes de contact affecte le transfert de courant

La pointe de contact est l’endroit où le courant électrique passe du pistolet au fil. Pour l'aluminium, la taille de l'alésage de la pointe de contact doit tenir compte du fait que le fil d'aluminium se dilate davantage que le fil d'acier lorsqu'il chauffe à l'intérieur de la pointe. Une pointe trop serrée fait coller le fil et brûler. Une pointe trop lâche laisse dériver le fil et déstabilise l’arc.

L'utilisation de pointes de contact spécialement conçues pour le fil d'aluminium, plutôt que d'adaptateur des pointes en acier, supprime une variable de la configuration et maintient le transfert de courant cohérent à travers la soudure.

Position de la bobine de fil et tension de la bobine

Pour les configurations de chemin d'alimentation plus courtes utilisant un entraînement standard à poussée uniquement, la bobine doit être montée aussi près des rouleaux d'entraînement que possible afin de réduire la longueur de fil non supportée dans le système. La tension du frein du moulinet doit être réglée à un niveau bas – juste assez pour éviter tout dépassement lorsque le fil cesse d'avancer – car une contre-tension excessive agit contre le moteur d'entraînement et augmente le risque de glissement.

Il s'agit de détails de configuration que les ateliers de soudage d'aluminium expérimentés gèrent en tant que pratique standard, mais ils valent la peine d'être examinés lors de l'introduction du fil de soudage en aluminium ER4943 sur une ligne utilisant un matériau différent.

Soudage TIG avec ER4943 : quand et commentaire

Quand le TIG est le bon choix

Le soudage TIG avec la tige ER4943 est approprié dans plusieurs situations que GMAW ne gère pas aussi proprement :

• L'accès aux articulations est limité et le pistolet ne peut pas être positionné correctement pour un GMAW cohérent.
• L'épaisseur du matériau est faible et l'apport de chaleur provenant du transfert par pulvérisation GMAW provoque une distorsion
• L'application nécessite un contrôle étroit de la profondeur de pénétration et de la géométrie des cordons.
• Travaux de réparation ou de reprise sur des assemblages existants où le matériau environnant limite l'agressivité de l'arc.

Dans ces cas, le TIG donne à l'opérateur un contrôle direct sur l'arc et le taux d'ajout de charge, ce qui compense la productivité Inférieure par rapport aux processus d'alimentation en fil.

Courant alternatif pour l'aluminium TIG

Le soudage TIG de l'aluminium utilise du courant alternatif plutôt que le courant continu utilisé pour l'acier. La forme d'onde AC alterne entre un demi-cycle de nettoyage (qui élimine la couche d'oxyde du métal de base) et un demi-cycle de pénétration qui conduit la chaleur dans le joint.

La tige ER4943 fonctionne avec les configurations AC TIG standard pour l'aluminium. La teneur en silicium de la charge ne nécessite pas d'ajustements particuliers des paramètres de la balance AC, bien que les opérateurs règlent généralement la balance vers le côté pénétrant lorsqu'ils travaillent sur des sections plus épaisses afin de maintenir une profondeur de fusion adéquate.

Diamètre de la tige et vitesse d'avance en TIG

Lors du soudage TIG, la tige d'apport est ajoutée à la main à l'avant du bain de fusion. Le diamètre de la tige détermine la quantité de métal ajouté par unité de longueur, et le débit d'alimentation détermine la façon dont cet ajout interagit avec la température de la piscine et la vitesse de déplacement.

Pour l'ER4943, la sélection d'un diamètre de tige adapté à l'épaisseur du matériau suit la même logique générale que pour les autres charges TIG en aluminium. Les sections plus fines utilisent une tige de plus petit diamètre pour maintenir le contrôle de l'apport de chaleur ; les sections plus épaisses utilisent un diamètre plus grand pour ajouter suffisamment de métal sans passes excessives. Le comportement en piscine du ER4943 – fluide avec un bon mouillage – le rend raisonnablement indulgent lors de l’application TIG.

Préparation conjointe des deux processus

L'élimination de l'oxyde n'est pas négociable

L'aluminium forme une couche d'oxyde sur sa surface presque immédiatement lors de l'exposition à l'air. Cette couche d'oxyde a un point de fusion plus élevé que l'aluminium situé en dessous et elle ne fusionne pas proprement dans le bain de fusion. S’il n’est pas retiré avant le soudage, il devient une source de contamination du joint.

Pour le GMAW et le TIG avec le fil de soudage en aluminium ER4943, l'élimination de l'oxyde est une étape standard de pré-soudage :

• Brosser métalliquement les faces des joints avec une brosse en acier inoxydable utilisée uniquement pour l'aluminium.
• Le nettoyage chimique avec un dégraissant pour aluminium approprié élimine les huiles et les résidus de surface
• Pour le TIG, l'action de nettoyage AC gère l'oxyde dans la piscine, mais le nettoyage de base s'applique toujours.

La porosité et la fusion inadéquate des soudures en aluminium sont souvent attribuées à une préparation de surface insuffisante, même lorsque le fil d'apport et le procédé de soudage sont compatibles.

Contrôle de l'humidité avant et pendant le soudage

L'humidité est une source d'hydrogène et l'hydrogène présent dans le bain de fusion produit par la porosité dans l'aluminium. Le fil stocké dans des conditions humides peut absorber l’humidité à la surface ; le métal de base stocké dans des conditions froides peut condenser l’humidité atmosphérique lorsqu’il est déplacé vers une zone de soudage plus chaude.

Pour le fil à souder en aluminium ER4943, le stockage dans son emballage d'origine scellé jusqu'à son utilisation est la pratique standard. Le fil qui a été sur la bobine et exposé à l'humidité pendant de longues périodes doit être inspecté – et dans certains cas séchés – avant d'être utilisé dans des applications où le contrôle de la porosité est formellement spécifié.

Préchauffer pour les sections plus épaisses

Le préchauffage n’est pas une pratique standard pour le soudage de l’aluminium de la même manière que pour l’acier, mais pour les sections plus épaisses, cela peut être utile. Le métal de base froid éloigne la chaleur de la piscine plus rapidement que l'arc ne peut la fournir, ce qui affecte la profondeur de fusion et peut provoquer la solidification de la piscine avant une pénétration complète.

Un préchauffage modéré et contrôlé – appliqué simultanément sur la zone des joints – ralentit le taux de perte de chaleur et donne à la piscine le temps de se développer correctement. Un préchauffage excessif est contre-productif et peut affecter les propriétés de la zone affectée par la chaleur. Le contrôle de la température est donc important. Cela s'applique aux applications GMAW et TIG avec ER4943.

Contextes d'application où la sélection des processus est importante

Composants automobiles et de transport

Le soudage de l'aluminium dans la fabrication et la réparation automobiles implique souvent des alliages de base de la série 6000 — le groupe auquel le fil de soudage en aluminium ER4943 est particulièrement bien adapté. Le GMAW avec pulvérisation ou transfert d'impulsions est standard dans les environnements de production. La combinaison de la vitesse du processus et de la résistance du fil à la fissuration en fait un choix pratique pour les composants structurels et les fermetures.

Fabrication structurelle

La fabrication de structures en aluminium (cadres, supports, assemblages porteurs) nécessite des soudures qui répondent aux spécifications de propriétés mécaniques ainsi qu'aux normes visuelles. La résistance et la ductilité de l'ER4943 à l'état brut de soudure le rendent approprié pour ces applications. GMAW est le processus standard de production ; Le TIG peut être utilisé pour des détails ou des réparations.

Soudage d’entretien et de réparation

Le soudage de réparation implique souvent des conditions inconnues des matériaux de base, une géométrie de joint irrégulière et des contraintes sur l'apport de chaleur. Le TIG avec la tige ER4943 est souvent le choix pratique dans ces situations en raison du contrôle qu'il permet. La résistance du fil à la fissuration à chaud est également importante : les soudures de réparation soudées en plusieurs passes comportent plus de risques de cycles thermiques, et une charge moins sujette à la fissuration résiste mieux dans ces conditions.

Approvisionnement en ER4943 en gardant à l'esprit la documentation des processus

Pour les équipes d’approvisionnement et les ingénieurs en soudage qui spécifient le fil de soudage en aluminium ER4943, l’aspect pratique de l’approvisionnement ne se limite pas à la composition chimique. La documentation du processus (commenter le fil se comporte dans le processus prévu, quels paramètres il a été testé et quelles certifications s'appliquent) soutient la qualification des procédures de soudage et l'assurance qualité continue.

Les fournisseurs qui peuvent fournir une analyse chimique au niveau du lot, des données sur les propriétés mécaniques des fils et un emballage cohérent pour éviter la contamination avant utilisation sont mieux placés pour prendre en charge les environnements de production où la qualité des soudures est formellement contrôlée.

Une liste de contrôle simple pour rechercher des conversations :

• Certification de la composition chimique par lot de production
• Données de propriétés mécaniques du fil
• Diamètres disponibles pour le procédé et l'application prévue
• Options d'emballage qui prennent en charge le contrôle de l'humidité pendant le stockage
• Concernant le volume de production prévu, les considérations incluent le calendrier requis et les engagements en matière de quantité de commande

Un fournisseur qui prend en charge à la fois la matière et le processus

Comprendre le processus de soudage recommandé pour l'ER4943 fait partie de l'équation. L’autre partie consiste à s’approvisionner en fils produits de manière suffisamment cohérente pour que ce processus fonctionne de manière fiable sur tous les lots de production.

Un fournisseur fiable de fil de soudage en aluminium ER4943 doit être en mesure de démontrer une cohérence au niveau du lot et une traçabilité chimique complète, avec une documentation de certification disponible pour prendre en charge la qualification des procédures de soudage et les exigences de contrôle qualité. Les équipes d'approvisionnement peuvent contacter directement pour discuter des spécifications, demander des échantillons ou travailler sur les conditions d'approvisionnement pour leur application.

Passer à l'étape suivante

Si vous mettez en place une procédure de soudage pour le fil de soudage en aluminium ER4943 ou si vous évaluez des sources de fils pour un besoin de production actuel, une conversation avec un fournisseur techniquement informé constitue un point de départ pratique. Contactez Hangzhou Kunli Welding Materials Co., Ltd. pour demander des échantillons, examiner les certifications de lots ou discuter des modalités d'approvisionnement adaptées à votre processus et à votre volume.
