Quelle est l'importance de la tolérance du diamètre du fil MIG en aluminium ?

Le soudage de l’aluminium n’est pas aussi indulgent que le soudage de l’acier. Le matériau se comporte différemment sous la chaleur, réagit différemment à la pression d'alimentation et nécessite un fil d'apport qui maintient des performances constantes sur toute sa longueur. Pour les ingénieurs et les équipes d'approvisionnement impliqués dans la fabrication industrielle, les fabricants de fils MIG en aluminium sont généralement le contact principal lorsqu'un problème survient dans le processus de soudage ou lorsque les résultats sont satisfaisants. Le fil n'est pas qu'un simple consommable. C'est une variable de processus.

Qu'est-ce que le fil MIG en aluminium

La définition de base

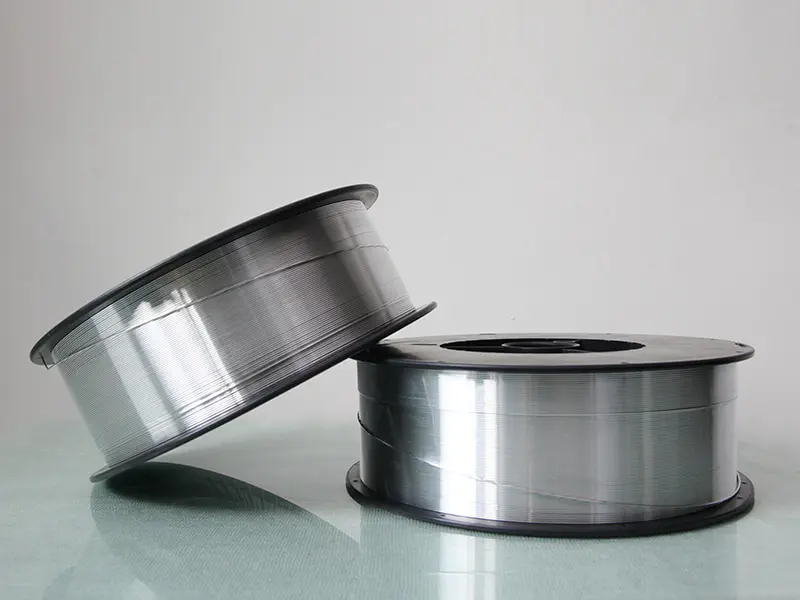

Le fil MIG en aluminium est un matériau d'apport solide et continu utilisé dans le soudage au gaz inerte des métaux pour assembler les composants en aluminium et en alliage d'aluminium. Pendant le soudage, le fil passe dans un pistolet à une vitesse définie, fond dans le bain de soudure aux côtés du métal de base et se solidifie pour former un joint.

Ce qui différencie le fil d'aluminium des autres matériaux d'apport, c'est le comportement du métal lui-même. Il a un point de fusion plus bas, conduit la chaleur plus rapidement et s'oxyde à sa surface presque immédiatement lorsqu'il est exposé à l'air. Le fil est également physiquement plus mou, ce qui signifie que son alimentation dans un équipement de soudage nécessite plus d'attention à la tension, à l'état du revêtement et à la pression du rouleau d'entraînement que ce qu'exige généralement le fil d'acier.

Applications industrielles

Le fil MIG en aluminium apparaît dans les environnements de fabrication qui donnent la priorité à la réduction du poids, à la résistance à la corrosion ou aux deux. Les secteurs courants comprennent :

• Composants de structure et de carrosserie automobiles
• Assemblages maritimes et de construction navale
• Fabrication aérospatiale
• Enceintes industrielles et cadres d'équipement
• Fabrication de véhicules et de remorques

Dans chacun de ces environnements, le fil doit produire des résultats reproductibles sur de longues séries de production, et pas seulement des soudures acceptables sur des pièces individuelles.

Familles d'alliages et pourquoi elles sont importantes

Tous les fils MIG en aluminium ne sont pas le même alliage. La composition du fil doit être adaptée au matériau de base à souder et aux exigences de performance du joint.

Deux familles utilisées sont la série 4xxx, qui contient du silicium et convient à la fabrication générale et aux alliages de base traitables thermiquement, et la série 5xxx, qui contient du magnésium et est souvent sélectionnée pour les applications marines et structurelles où la résistance à la corrosion est une priorité. Le choix de la mauvaise famille d’alliages peut affecter la résistance des soudures, la tendance à la fissuration et les performances à long terme, et pas seulement l’apparence.

Qu'est-ce que la tolérance de diamètre dans la fabrication de fils

Ce que signifie réellement le terme

Chaque fil a un diamètre nominal – la taille qu’il est censé avoir. La tolérance de diamètre est la plage d'écart acceptable par rapport à cette taille nominale sur toute la longueur du fil. Il ne s’agit pas d’une seule mesure prise une seule fois. Cela reflète la cohérence avec laquelle le fil conserve sa taille de section transversale d'une extrémité à l'autre d'une bobine.

Une tolérance plus stricte signifie que moins de variations sont autorisées. Une tolérance plus lâche signifie que le fil peut fluctuer plus largement et l'équipement en aval doit faire face à cette incohérence.

Comment le processus de dessin introduction de la variation

Le fil MIG en aluminium commence par une tige qui est tirée à travers une séquence de matrices de plus en plus petites jusqu'à ce qu'elle atteigne son diamètre final. Le processus de tréfilage est une source de variation de diamètre.

Plusieurs facteurs contribuent aux fluctuations lors du dessin :

• Usure de la matrice, qui agrandit progressivement l'alésage au fil des cycles de production
• Variations de lubrification le long du chemin du fil
• Incohérences de tension lorsque le poids de la bobine change pendant le remboursement
• Changements de vitesse qui évoluent la façon dont le métal circule à travers chaque matrice
• Changements de température dans le matériau lors de cycles de production prolongés

Aucun de ces facteurs ne provoque à lui seul des variations spectaculaires. Mais lorsque plusieurs interagissent en même temps, l’effet cumulatif sur le diamètre peut pousser le fil vers la limite de ses spécifications, voire au-delà.

La stricte tolérance est toujours relative

Le fait qu'une tolérance soit considérée comme serrée dépend du diamètre nominal du fil et de l'équipement qu'il traverse. Le même écart absolu qui n'est pas remarquable dans un fil plus gros peut causer de réels problèmes dans un fil plus petit, car la variation représente une plus grande proportion de la taille totale du fil.

Cette relation d'échelle explique pourquoi les spécifications de tolérance sont généralement écrites sous forme de valeurs plus ou moins, et pourquoi les fils destinés aux applications de précision comportent des spécifications plus strictes que les fils visent à un usage général.

Pourquoi la tolérance de diamètre affecte les performances de soudage

Que se passe-t-il au niveau du système d'alimentation

Le chemin du fil, de la bobine à l'arc, passe par un revêtement, un ensemble de rouleaux d'entraînement et une pointe de contact. Chacun de ces composants est dimensionné autour du diamètre nominal du fil. Lorsque le fil s'écarte considérablement de cette taille, l'ajustement change, tout comme le comportement.

Les sections fines peuvent perdre l'adhérence des rouleaux d'entraînement, ce qui entraîne un entraînement de la vitesse d'avance. Les sections épaisses créent un frottement dans le revêtement ou une résistance au niveau de la pointe de contact. L’une ou l’autre condition introduisant une irrégularité dans la vitesse d’avance, et une vitesse d’avance irrégulière est l’une des principales sources d’instabilité de l’arc dans le soudage MIG.

Transfert électrique et usure des pointes de contact

La pointe de contact est l'endroit où le courant passe de l'équipement au fil. L'alésage de la pointe est dimensionné pour permettre un passage fluide du fil tout en maintenant un contact électrique constant. Lorsque le diamètre du fil varie :

• Lorsque la section transversale est trop petite, l’ajustement lâche qui en résulte peut provoquer un transfert de courant irrégulier et un arc instable.
• Une section surdimensionnée traverse la pointe, générant une chaleur localisée et accélérant l'usure

Le remplacement des pointes de contact est une tâche de maintenance de routine, mais dans le cadre d'une production à grand volume, l'usure des pointes liées au diamètre peut raccourcir considérablement cet intervalle, ce qui augmente les coûts et les temps d'arrêt.

Comportement de l’arc et résultat des cordons de soudure

La stabilité de l'arc dans le soudage MIG dépend d'une relation cohérente entre la vitesse d'avance, l'apport électrique et les propriétés physiques du fil au point de fusion. La variation du diamètre perturbe directement cette relation.

Une section plus grande que la section nominale transporte plus de courant et fond différemment. Celui qui est plus petit fait le contraire. Ces décalages modifient la longueur de l'arc, modifient l'apport de chaleur dans le bain de soudure et produisent des variations dans la largeur, la hauteur et la pénétration du cordon. Au cours d'un cycle de production complet, cette variation s'accumule et se traduit par une incohérence mesurable dans les soudures finies.

Problèmes de qualité qui font surface en aval

Les conséquences d’un mauvais contrôle des tolérances ne sont pas toujours détectées au poste de soudage. Ils apparaissent souvent plus tard :

• Porosité où la couverture de gaz de protection s'est rompue pendant la fluctuation de l'arc
• Brûlures sur coupes minces exposées à un excès de chaleur localisée
• Fusion incomplète où un arc irrégulier n'a pas réussi à faire fondre complètement le matériau de base
• Taux de reprise élevé et échecs d'inspection qui sont dus à la cohérence des câbles et non à une erreur de l'opérateur.

Identifier ces problèmes après coup est nettement plus important que de s'exécuter dès le départ d'un câble avec un contrôle de tolérance approprié.

Comment les fabricants gardent la tolérance sous contrôle

Gestion des matrices

L'usure des matrices est prévisible. Les fabricants qui traitent le remplacement des matrices comme un intervalle programmé plutôt que comme une réparation réactive le risque de dérive progressive du diamètre non détecté au cours d'un cycle de production. La fréquence de cet intervalle dépend de l'alliage étiré, de la vitesse d'étirage et du système de lubrification utilisé.

Mesure continue en ligne

Les systèmes de mesure du diamètre par laser installés le long de la ligne de tréfilage permettent aux fabricants de surveiller la taille du fil en temps réel plutôt que d'échantillonner les bobines finies après la production. Lorsque le fil s'approche du bord de tolérance, le système signale immédiatement l'écart, donnant à l'opérateur la possibilité de s'ajuster avant que le fil ne sorte des spécifications.

Sans mesure en ligne, la variation du diamètre peut persister tout au long d’un lot de production avant d’être identifiée.

Paramètres de vitesse, de tension et spécifiques à l’alliage

Les paramètres de dessin qui fonctionnent pour un alliage ne sont pas automatiquement transférés à un autre. Chaque alliage a ses propres caractéristiques de déformation, son taux d'écrouissage et son comportement de surface lors de l'emboutissage. Les fabricants travaillant sur plusieurs familles d'alliances ont besoin de paramètres de processus distincts pour chacun, validés par rapport aux exigences de tolérance du fil produit.

La gestion de la vitesse et de la tension est particulièrement importante. Les changements de poids de la bobine au fur et à mesure que le matériau s'amortit peuvent modifier la tension sur le chemin du fil. Une vitesse de moteur incohérente au cours des étapes d’étirage peut introduire une variation périodique qui se manifeste par une fluctuation régulière du diamètre du fil fini.

Ce qu'il faut prendre en compte lors de l'évaluation du fil destiné à une utilisation en production

Avant de vous engager dans une source de fil pour une utilisation régulière en production, les facteurs suivants méritent d'être examinés :

• Spécification de tolérance — si la plage indiquée correspond aux spécifications d'alésage des pointes de contact et de l'équipement utilisé
• Documentation sur les alliages – si la chimie du fil est certifiée par rapport aux exigences en matière de matériaux de base de l'application
• Propriété de la surface – un fil d'aluminium avec une oxydation résiduelle ou un lubrifiant d'étirage sur la surface introduisant une contamination dans le bain de fusion
• Enroulement de la bobine : un enroulement irrégulier crée des changements de tension pendant le rendement qui interfèrent avec la cohérence du débit d'avance.
• Enregistrements de traçabilité : numéros de chauffe, données d'inspection et documentation de production sont importants dans les industries réglementées où la qualité des soudures doit être vérifiable

Clôture

La tolérance de diamètre fait partie de ces spécifications qui ont tendance à être négligées jusqu'à ce qu'elles posent problème. À ce moment-là, le coût est déjà dans la pile de retouches, le taux de rebut ou le calendrier de maintenance accéléré. Comprendre la relation entre la façon dont le fil d'aluminium MIG est fabriqué et ses performances dans les équipements donne aux équipes d'approvisionnement et d'ingénierie une base plus solide pour évaluation ce qu'elles achètent.

Pour les équipes qui s'approvisionnent en consommables de soudage en aluminium, Hangzhou Kunli Welding Materials Co., Ltd. produit du fil MIG en aluminium avec une tolérance de diamètre contrôlé, conçu pour prendre en charge une alimentation constante et des performances d'arc stables dans les environnements de production industrielle. Contactez-nous pour discuter des options d'alliage, des spécifications de tolérance ou de l'évaluation d'échantillons.
