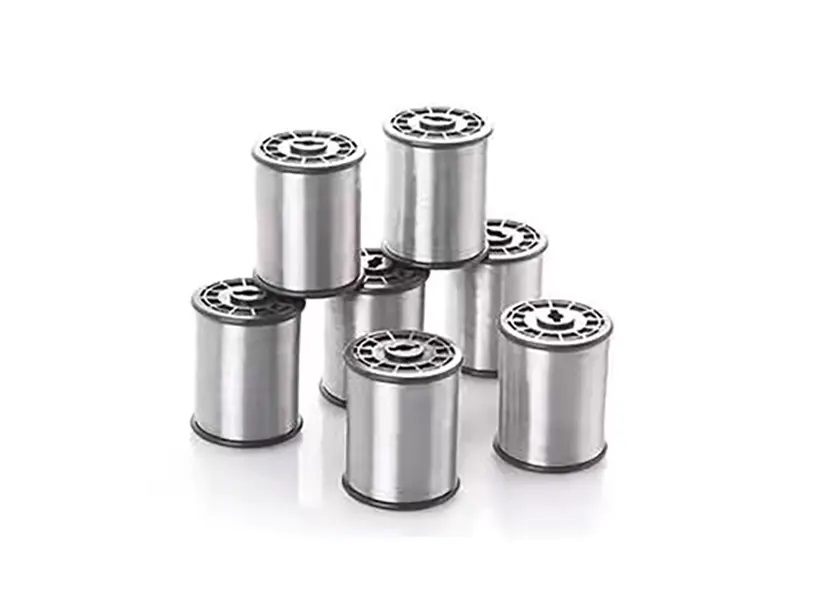

Guide-fil de soudage en aluminium pour MIG et TIG

Travailler avec des métaux mous et thermiquement actifs met sous pression chaque partie de l’installation d’un soudeur. Contrairement à l'acier, l'aluminium défie le processus grâce à son revêtement d'oxyde persistant, sa dissipation rapide de la chaleur et la façon dont il se déforme sous la pression des rouleaux d'alimentation. La décision concernant le fil de soudage en aluminium à utiliser et la manière de le livrer détermine en fin de compte si le joint supportera la charge prévue de manière fiable ou montrera une faiblesse en surface.

Pourquoi l'aluminium se comporte différemment dans le bain de soudure

Les soudeurs d'acier expérimentés sont souvent surpris lorsqu'ils commencent à travailler avec de l'aluminium, car ce matériau conduit la chaleur rapidement et offre une faible marge d'erreur. Trois principaux facteurs expliquent bon nombre de ces défis :

• Formation d’une couche d’oxyde : L’aluminium forme immédiatement une très fine pellicule d’oxyde dès qu’il entre en contact avec l’oxygène de l’air. Ce film fond à une température beaucoup plus élevée que l'aluminium lui-même. Le laisser en place pendant le soudage laisse des morceaux d’oxyde rester piégés dans la piscine, ce qui empêche une fusion propre et uniforme.
• Conductivité thermique : la chaleur s'éloigne de la zone de soudure dans l'aluminium beaucoup plus rapidement que dans l'acier. Pour cette raison, vous devez généralement ajouter de la chaleur supplémentaire dès le début pour démarrer correctement la flaque d'eau, mais toute hésitation ou ralentissement pendant le passage peut faire fondre entièrement le matériau.
• Douceur sous pression mécanique : les rouleaux d'alimentation, les doublures de guidage et les composants de la torche qui manipulent le fil d'acier en douceur aplatissent, creusent ou endommagent souvent le fil d'aluminium beaucoup plus mou, ce qui entraîne une livraison irrégulière du fil et divers défauts de soudure.

Se familiariser avec ces trois caractéristiques avant même de mettre la machine sous tension permet de réduire la frustration, le gaspillage de remplissage et les pièces endommagées. Pratiquement tous les choix que vous faites dans la configuration, du type de revêtement jusqu'au gaz de protection, proviennent directement de ces différences fondamentales.

Quelles sont les charges d’alliage d’aluminium les plus courantes ?

La plupart des travaux de soudage de l'aluminium dans les ateliers, les installations de réparation et les environnements de production reposent sur seulement deux séries d'alliages primaires. Ces deux groupes diffèrent par leur composition, leur comportement mécanique et les conditions pour lesquelles ils sont adaptés.

ER4043 est reconnu pour sa fluidité de flaque favorable et sa capacité à combler des écarts plus larges ou à compenser une préparation des joints loin d'être idéale. Par conséquent, il est fréquemment utilisé dans les applications de réparation et les travaux de fabrication générale. L'ER5356 offre une résistance sensiblement plus élevée dans la soudure finale et constitue l'option privilégiée chaque fois que la pièce finie sera anodisée, car le magnésium qu'il contient contribue à créer une apparence plus brillante et plus uniforme après le processus d'anodisation. Décider lequel choisir commence normalement par savoir quel alliage de base vous joignez et quel environnement ou charge la soudure verra en service.

Fil MIG en aluminium : que devez-vous changer ?

L'équipement mis en place pour le fil MIG en acier et en aluminium ne peut pas fonctionner avec succès sans plusieurs changements délibérés. Le chemin d’alimentation du fil est souvent une source majeure de problèmes ; par conséquent, aborder ce domaine peut résoudre de nombreux problèmes courants rencontrés lors de la transition entre les matériaux.

Les ajustements essentiels sont :

1. Remplacez les revêtements en acier par des revêtements en PTFE ou en nylon. Ces matériaux à faible friction permettent au fil souple de glisser facilement et arrêtent le grattage qui produit des copeaux d'aluminium et d'éventuels bouchons à l'intérieur du revêtement de la torche.
2. Passez à un pistolet à bobine ou à un dévidoir push-pull. Avec un pistolet à bobine, la bobine entière de fil repose directement sur le corps de la torche, de sorte qu'il n'y a pas de long conduit dans lequel le fil peut se plier ou faire un nid d'oiseau. Un alimentateur push-pull ajoute un deuxième jeu de rouleaux d'entraînement près de la torche pour tirer le fil de manière constante et l'empêcher d'être écrasé en cours de route.
3. Installez des rouleaux d'entraînement à rainure en U ou des rouleaux moletés spécialement conçus pour l'aluminium et d'autres fils souples. Les rouleaux ordinaires à rainure en V fabriqués pour l'acier écraseront le fil d'aluminium même lorsque la tension est raisonnablement faible. Relâchez la pression du rouleau d'entraînement jusqu'à ce qu'elle soit juste suffisante pour pousser le fil sans glisser.
4. Gardez la polarité réglée sur DCEP (électrode à courant continu positive). Ce réglage est standard pour le fil MIG en aluminium car il aide l'arc à se briser et à nettoyer efficacement les oxydes de surface.
5. Choisissez de l'argon pur ou un gaz de protection riche en argon. L'argon donne la forte action de nettoyage de l'arc dont l'aluminium a besoin et maintient l'arc silencieux et stable. Les gaz de protection contenant une quantité importante de CO2, qui fonctionnent bien sur l'acier, causent des problèmes avec l'aluminium.

Le transfert par pulvérisation est le mode de transfert utilisé pour la majorité des fils MIG en aluminium. Une fois que vous avez atteint la bonne combinaison de tension et de vitesse d'alimentation du fil, l'arc crée une fine brume constante de gouttelettes qui produit un cordon uniforme et attrayant. La pulvérisation pulsée offre un autre choix, particulièrement utile sur les supports plus fins ou partout où vous souhaitez un contrôle plus strict de l'apport de chaleur, car le métal ne traverse l'arc que pendant les courtes impulsions de courant élevé au lieu de circuler tout le temps.

Sur l'aluminium, une perle MIG bien exécutée présente généralement une surface propre et brillante, une forme légèrement convexe et des pointes joliment effilées. Si le cordon ou la zone environnante semble gris terne ou couvert de suie, une mauvaise couverture de gaz ou une certaine forme de contamination en est presque toujours la cause. La porosité de la surface que vous pouvez voir provient généralement de l'humidité emprisonnée, des restes de saleté de surface ou d'un débit de gaz trop faible.

Technique TIG pour l’aluminium : la précision a-t-elle un coût ?

Le soudage TIG offre une bien meilleure maîtrise de la chaleur, de la forme des flaques d'eau et de l'endroit exact où va le mastic par rapport au MIG, bien qu'il nécessite plus de coordination œil-main et prenne naturellement plus de temps pour réaliser un joint. Pour les tôles d'aluminium fines, les soudures esthétiques visibles ou les applications où l'apparence finale des cordons est un facteur à prendre en compte, le TIG est généralement sélectionné.

Points clés du TIG sur aluminium :

• L'électrode en tungstène reste solide et ne fait pas partie du métal fondu. Vous ajoutez une tige de remplissage manuellement, soit en jet constant, soit en touches rapides qui correspondent à ce que fait la flaque d'eau. Coordonner l'alimentation de la tige avec l'angle de la torche et le contrôle de la pédale prend du temps et de la pratique pour se sentir naturel.
• Le courant alternatif est le choix standard plutôt que le courant continu. Pendant la partie positive de l'électrode du cycle, l'arc élimine la couche d'oxyde sur la surface ; la partie négative de l'électrode fournit la chaleur concentrée qui fait fondre et fusionner le métal.
• La façon dont vous préparez le tungstène fait la différence. Pour les travaux en courant alternatif sur l'aluminium, vous voulez une électrode propre avec une extrémité arrondie et légèrement boule. L'affûter à une pointe fine comme vous le pourriez pour le soudage de l'acier à courant continu fait fondre et se dégrader rapidement la pointe.
• L’utilisation d’une lentille à gaz et d’un gobelet de la bonne taille permet de maintenir le gaz de protection lisse et stable. Une lentille à gaz crée un flux plus uniforme et moins turbulent qui protège mieux les billes plus larges et les formes de joints délicates qu'un corps de pince standard.

La tige de remplissage pour fil TIG en aluminium doit entrer à un rythme constant qui suit la vitesse à laquelle vous déplacez la flaque d'eau. L'ajout de tiges trop rapidement accumule un excès de métal sur le dessus sans une bonne pénétration en dessous. Aller trop lentement laisse une perle fine avec une contre-dépouille le long des bords. L'observation du bord avant du bain de soudure, plutôt que de se concentrer directement sur l'arc, fournit un signal fiable indiquant quand ajouter du métal d'apport.

La préparation de la surface avant TIG est plus exigeante que pour MIG. Retirez mécaniquement la couche d'oxyde à l'aide d'une brosse en acier inoxydable réservée exclusivement à l'aluminium et pré-nettoyez la zone avec un solvant pour éviter que les contaminants ne s'incrustent dans le matériau.

Faire correspondre l'alliage d'apport au métal de base : une référence pratique

La sélection d’un métal d’apport approprié est un processus délibéré. Les alliages de base courants s'associent généralement à un nombre limité de métaux d'apport spécifiques ; un choix incorrect peut donner lieu à une soudure qui semble saine au départ, mais qui connaît ensuite une défaillance en raison de fissures, d'une résistance réduite ou d'une résistance à la corrosion inadéquate. Le tableau ci-dessous répertorie les alliages de base fréquemment rencontrés dans la fabrication générale ainsi que leurs charges typiques correspondantes.

En cas de doute, vérifiez les tableaux de compatibilité publiés par le fournisseur de métal d'apport. Ces guides donnent des recommandations précises basées sur la chimie réelle du matériau de base au lieu de règles empiriques générales.

Erreurs courantes qui compromettent les soudures en aluminium

La majorité des problèmes et des échecs de soudure en aluminium se résument à la même poignée d’erreurs évitables. Les repérer tôt permet d'économiser du temps, du matériel et des retouches.

1. Une élimination inadéquate de l'oxyde laisse un film résiduel qui peut perturber la fusion et contribue souvent à la porosité. Commencez toujours par une brosse en acier inoxydable dédiée uniquement à l'aluminium, suivie d'un nettoyage au solvant.
2. Utilisation d'un mauvais alliage d'apport : Une charge qui ne correspond pas à l'alliage de base peut provoquer des fissures à chaud dans la zone affectée par la chaleur, une résistance réduite ou un mauvais aspect après anodisation. Identifiez d’abord l’alliage de base.
3. Pression incorrecte du rouleau d'entraînement : une pression excessive aplatit le fil d'aluminium mou et génère des copeaux qui coincent la doublure. Une pression trop faible laisse le fil glisser et s'alimenter de manière inégale. Trouvez l'endroit idéal où le fil se déplace en douceur sans se déformer.
4. Couverture de gaz incohérente : des courants d'air, des raccords de tuyaux desserrés ou un faible débit laissent l'air atteindre la flaque d'eau et oxyder la soudure. Inspectez régulièrement les raccords et bloquez les accès à la zone de travail.
5. Ignorer l'accumulation de chaleur sur les soudures multipasses : l'aluminium retient la chaleur plus longtemps que l'acier, de sorte que chaque nouvelle passe ajoute plus de température. Donnez suffisamment de temps de refroidissement entre les passes ou utilisez un dissipateur thermique ou un support pour éviter les brûlures et les distorsions.
6. Tige de remplissage contaminée : Les huiles cutanées et l’humidité résultant de la manipulation se transfèrent facilement à la surface de la tige. Portez des gants propres et conservez les tiges dans des récipients scellés pour rester au sec.
7. Mauvais type de tungstène pour le TIG AC : les électrodes dopées au tungstène pur ou à la zircone gèrent bien le courant alternatif sur l'aluminium. Le tungstène thorié est destiné au travail en courant continu et se décompose ou se comporte mal sous courant alternatif.
8. Ajustement inadéquat des joints : des espaces excessifs rendent difficile pour le mastic d'aluminium de combler complètement le joint, en particulier à la racine. L'aluminium ne remplit pas les larges ouvertures avec autant de tolérance que certains procédés en acier.

Deux présentations de cas pratiques

Cas A : Soudure MIG sur une section de cadre structurel en aluminium

Le matériau de base est une plaque de la série 6061, d’une épaisseur d’environ trois seizièmes de pouce. Le joint est un congé au niveau d’une connexion en T dans un cadre structurel léger.

1. Essuyez les deux pièces avec de l'acétone pour éliminer la graisse et la saleté, puis frottez le long du chemin de soudure à l'aide d'une brosse en acier inoxydable réservée à l'aluminium uniquement.
2. Choisissez le fil d'apport ER4043 car il se marie bien avec le 6061 et offre une solide résistance à la fissuration dans la zone affectée par la chaleur.
3. Installez un pistolet à bobine équipé d'un revêtement en PTFE et réglez la tension du rouleau d'entraînement au réglage le plus léger qui délivre toujours un fil stable sans l'aplatir.
4. Utilisez du gaz de protection argon pur et vérifiez le débit au niveau de la buse avant de démarrer l'arc.
5. Maintenez un léger angle de poussée avec la torche et maintenez une vitesse de déplacement constante pour produire une forme de perle uniforme. Si les bords des cordons ne s'humidifient pas facilement, modifiez légèrement la tension.
6. Une fois la soudure refroidie, examinez-la attentivement pour déceler toute porosité, contre-dépouille ou fusion inégale au niveau des orteils avant que la pièce ne continue.

Cas B : Soudure TIG sur une fine feuille d’aluminium pour un joint visible

Le matériau de base est une feuille de la série 5052, d’une épaisseur d’environ un seizième de pouce. Le joint est une soudure bout à bout qui restera exposée dans le produit final.

1. Dégraissez soigneusement les bords et brossez-les. Sur un matériau aussi fin, tout contaminant restant ressortira immédiatement dans une perle TIG.
2. Choisissez le fil de soudage en aluminium ER5356, la tige TIG pour maintenir la bonne résistance à la corrosion pour laquelle le 5052 est connu.
3. Réglez la machine sur AC et réglez une onde équilibrée (ou penchez-vous légèrement vers une action de nettoyage supplémentaire) pour traiter l'oxyde le long du joint étroit.
4. Équipez la torche d'une lentille à gaz et d'une coupelle plus grande pour créer une couverture de gaz douce et uniforme sur la fine feuille.
5. Ajoutez une tige de remplissage par immersions courtes et délibérées qui correspondent au mouvement vers l'avant de la flaque d'eau. Relâchez la pédale près de l'extrémité du joint à mesure que la chaleur s'accumule dans le matériau.
6. Vérifiez le cordon terminé pour une hauteur de couronne uniforme, un mélange lisse au niveau des orteils et aucun signe de zones ternes ou sombres suggérant une oxydation.

Entretien de l'atelier et entretien des consommables

La qualité de l’entretien des consommables a un impact direct sur la qualité de la soudure de l’aluminium. Un ensemble limité de pratiques de routine peut aider à résoudre de nombreux problèmes courants.

1. Examinez périodiquement les doublures et remplacez-les si nécessaire. Au fil du temps, les particules d'aluminium accumulées à l'intérieur du revêtement peuvent provoquer une alimentation intermittente, une condition qui peut être difficile à identifier sans retirer le revêtement pour inspection.
2. Conservez les bobines de fil scellées dans des sacs contenant des sachets déshydratants lorsqu'elles ne sont pas montées. L'humidité qui atteint la surface du fil crée de la porosité et nécessite souvent une purge supplémentaire du gaz pour être éliminée avant le retour d'une alimentation fiable.
3. Essuyez régulièrement les pointes de contact et remplacez-les avant qu'elles ne s'usent suffisamment pour faire errer l'arc. L'aluminium laisse une accumulation à l'intérieur de la pointe qui resserre l'ouverture et augmente la résistance électrique.
4. Inspectez les tuyaux de gaz et les connexions de la torche au début de chaque quart de travail. Même une petite fuite crée le même effet qu’un réservoir presque vide : un blindage inégal et des surfaces de soudure oxydées.
5. Réservez les brosses uniquement pour l'aluminium et marquez-les afin qu'elles ne soient jamais utilisées sur l'acier ou d'autres métaux. La contamination croisée par les particules de fer apparaît sous forme de taches sombres ou d'inclusions dans la soudure finie.

Clôture : comment cadrer votre décision d'installation

Choisir entre le fil TIG en aluminium et le fil MIG en aluminium ne se résume pas à une méthode globalement meilleure. L’adéquation de chaque option dépend de la combinaison spécifique d’épaisseur du matériau, du volume de production, de la conception du joint et de l’apparence du cordon requise. Le MIG associé à un pistolet à bobine déplace le mastic rapidement sur les sections plus lourdes et fonctionne efficacement dans les environnements de production plus élevée. Le fil TIG en aluminium permet une gestion précise de la chaleur sur un matériau fin et produit des perles plus lisses et plus attrayantes lorsque l'apparence fait partie de l'exigence.

La sélection des charges suit un raisonnement simple : faites correspondre la chimie du fil à l'alliage de base et aux conditions auxquelles le joint sera confronté lors de son utilisation. La méthode de distribution du fil, le nettoyage de la surface et la configuration du gaz de protection ne sont pas des détails mineurs : ils ont le même poids que le choix du matériau de remplissage. Un soudeur qui accorde une attention constante à la propreté, à l’entretien des consommables et aux ajustements appropriés des processus constate généralement que l’aluminium devient beaucoup plus gérable que sa réputation ne le laisse entendre. La plupart des difficultés rencontrées par les gens proviennent d’une préparation précipitée plutôt que de quelque chose de propre au matériel lui-même. Développer des habitudes cohérentes dans ces domaines permet d'obtenir des résultats fiables sur chaque soudure, quel que soit l'alliage ou le processus.
